جک آداپتور روپنلی خاری سایز 2.1 * 5.5 میلی متر
اگر برای پروژههای الکترونیکی، باکسهای نورپردازی یا ساخت تجهیزات سفارشی به دنبال یک راهکار سریع، بیدردسر و در عین حال فوقالعاده محکم برای انتقال برق DC هستید، جک آداپتور روپنلی ۵.۵x۲.۱ میلیمتر مدل خاری بهترین انتخاب برای شماست.
برخلاف مدلهای قدیمی که برای نصب روی جعبه نیاز به مهره داشتند و پیچاندن آنها در فضاهای تنگ کیسها کابوس مونتاژکاران بود، این مدل به صورت Snap-in (فشاری) طراحی شده است. کافی است سوراخ پنل را با ابعاد دقیق ایجاد کنید و جک را با یک فشار ساده جا بزنید؛ خارهای جانبی تعبیه شده روی بدنه، آن را به شکلی کاملاً پایدار در جای خود قفل میکنند.
ویژگیهای برجسته و مشخصات فنی
۱. طراحی هوشمندانه Snap-in (خاری)

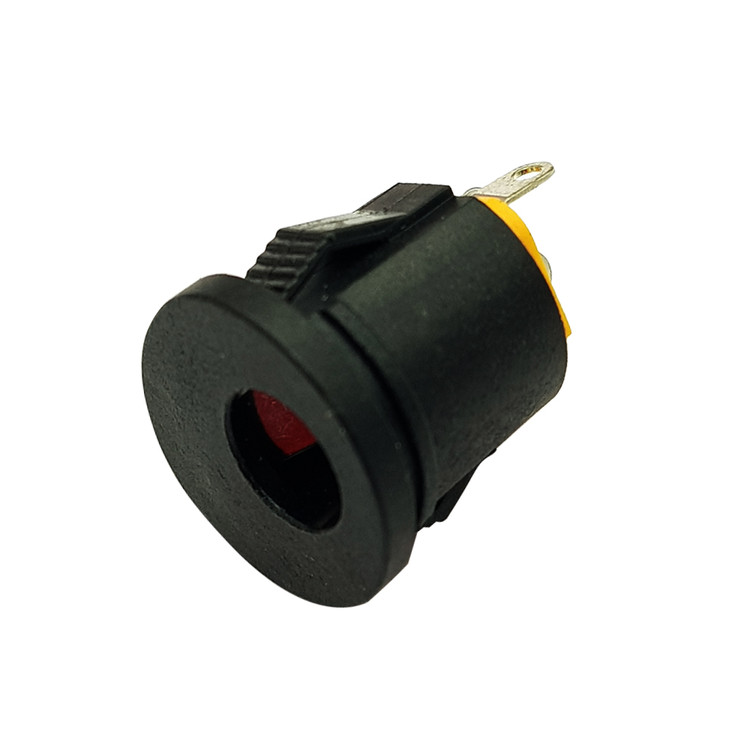

همانطور که در تصویر مشاهده میکنید، در دو طرف بدنه استوانهای این جک، خارهای پلاستیکی انعطافپذیر و مستحکمی قرار دارند. این خارها به شما اجازه میدهند بدون نیاز به هیچ ابزار یا مهرهای، سوکت را روی انواع پنلهای پلاستیکی، پلکسی یا فلزی با ضخامتهای مختلف به سرعت نصب کنید.
۲. ابعاد کاملاً استاندارد و جهانی
قطر بیرونی دهانه این جک ۵.۵ میلیمتر و قطر پین داخلی آن ۲.۱ میلیمتر است. این یعنی با بیش از ۹۰ درصد آداپتورهای دیواری و بینراهی موجود در بازار (انواع آداپتورهای ۵ ولت، ۱۲ ولت و ۲۴ ولت) کاملاً سازگار است و اتصالی بدون لقی و قطعی را تضمین میکند.
۳. کیفیت ساخت و پایههای اتصال

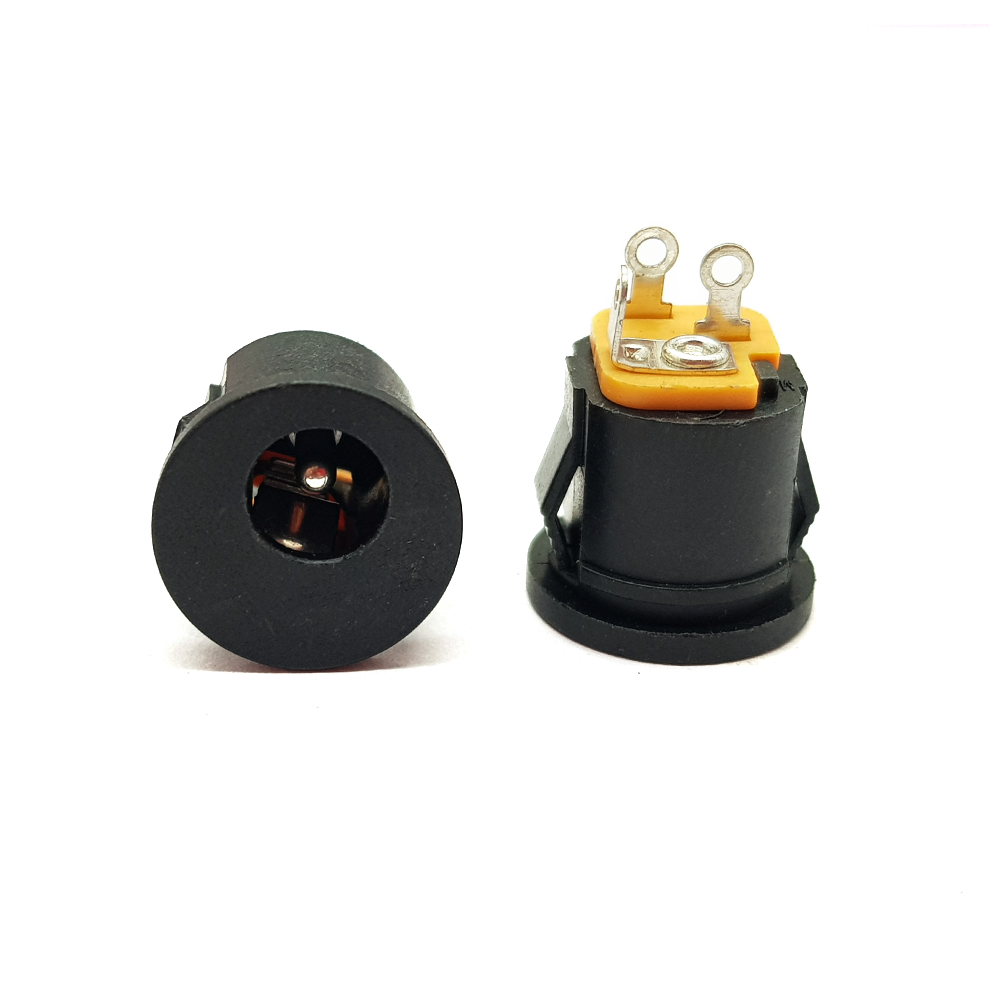

در نمای پشت محصول، پایههای فلزی باکیفیت و ضخیم آن دیده میشوند که به یک صفحه عایق زرد رنگ متصل شدهاند. این طراحی هوشمندانه مانع از اتصال کوتاه در زمان لحیمکاری گرم میشود. این جک دارای ۳ پایه (پایه مثبت، منفی و پایه سوئیچ قطعکننده آداپتور/باتری) است که فرآیند سیمکشی را برای انواع مدارها منعطف میسازد.
جدول مشخصات فنی محصول
| مشخصه فنی | توضیحات / مقدار |
| نوع محصول | فیش مادگی آداپتور روپنلی |
| مکانیزم نصب | فشاری / خاری (بدون نیاز به مهره) |
| سایز مغزی / پین داخلی | ۵.۵ میلیمتر / ۲.۱ میلیمتر |
| تعداد پایهها | ۳ پایه فلزی با قابلیت لحیمکاری آسان |
| جنس بدنه | پلاستیک فشرده عایق (ABS) |
| ولتاژ و جریان نامی | مناسب برای انواع ولتاژهای ۱ تا ۳۰ ولت DC تا ۵ آمپر |
| کاربرد | باکسهای نورپردازی LED، کیسهای الکترونیکی، ساخت سوئیچینگ و تعمیرات |
کاربردهای اصلی سوکت آداپتور روپنلی ۵.۵x۲.۱
-
تجهیزات نورپردازی: ایدهآل برای استفاده در بدنه باکسهای کنترلر ریسه، پروژکتورها و سیستمهای درایور LED.
-
پروژههای الکترونیک و رباتیک: استفاده آسان در جعبههای دستساز، بردهای آردوینو و کیسهای پرینت سهبعدی شده.
-
تعمیرات: تعویض سوکتهای آسیبدیده انواع مودم، دوربین مداربسته، اسپیکر و وسایل شارژی.
اگر سابقه ساخت باکسهای الکترونیکی یا سیستمهای نورپردازی را داشته باشید، قطعاً میدانید که مرحله پایانی کار یعنی خروجی گرفتن برای برق تغذیه، چقدر در تمیزی و کیفیت نهایی پروژه موثر است. جک آداپتور روپنلی ۲.۱ در ۵.۵ میلیمتر مدل خاری (Snap-in) یکی از آن قطعات ریز اما حیاتی است که تفاوت بین یک کار آماتور و یک محصول حرفهای را رقم میزند.
در این نقد و بررسی، نگاهی دقیق به طراحی، کیفیت ساخت و کارایی این محصول کاربردی میاندازیم.
طراحی و ساختار؛ خداحافظی با دردسرهای مهره!
بزرگترین مزیت این جک آداپتور در ساختار بدنه آن نهفته است. در مدلهای سنتی (مهرهخور)، شما باید جک را از پشت یا جلو وارد سوراخ پنل میکردید و سپس یک مهره بسیار باریک را با آچار یا دست در فضایی بهشدت تنگ و محدود سفت میکردید؛ فرآیندی زمانبر که در تولیدات انبوه عملاً کلافهکننده است.
اما در طراحی این محصول (همانطور که در تصاویر به وضوح مشخص است):
-
دو خار پلاستیکی مستحکم و در عین حال انعطافپذیر در طرفین بدنه تعبیه شده است.
-
برای نصب، کافی است سوراخی با قطر مناسب روی دیواره باکس ایجاد کنید و جک را از بیرون به داخل فشار دهید.
-
با صدای یک کلیلک ساده، خارها پشت لبه پنل قفل شده و جک بدون کمترین لقی در جای خود فیکس میشود. این یعنی سرعت مونتاژ شما تا ۵ برابر افزایش مییابد!
بررسی پایهها و عایقبندی پشت جک
با چرخاندن محصول و نگاه به بخش پشتی آن، با مکانیزم اتصال پایهها روبهرو میشویم:
-
کیفیت پایهها: سه پایه فلزی با ضخامت مناسب و سوراخدار طراحی شدهاند تا هم قلعپذیری (لحیمکاری) بسیار بالایی داشته باشند و هم در صورت نیاز، بتوان سیم را ابتدا درون آنها گره زد و سپس لحیم کرد.
-
کفی عایق زرد رنگ: بخش انتهای جک از یک پلاستیک فشرده مقاوم به حرارت (به رنگ زرد) ساخته شده است. این لایه عایق مانع از دفرمه شدن و شل شدن پایهها در اثر حرارت بالای هویه در زمان لحیمکاری میشود؛ مشکلی که در جکهای ارزانقیمت و فیک بازار به وفور دیده میشود و باعث اتصالی داخلی جک میگردد.
-
پایه سوئیچدار: این جک دارای ۳ پایه است. پایه مثبت (پین مرکزی)، پایه منفی (بدنه) و پایه سوم که به عنوان سوئیچ قطعکننده عمل میکند. این پایه برای پروژههایی که همزمان از باطری داخلی و آداپتور استفاده میکنند شاهکار است؛ چرا که با ورود فیش آداپتور، جریان باطری داخلی را به صورت خودکار قطع میکند تا به باطری آسیبی نرسد.
ارزیابی عملکرد و سازگاری
از نظر کارایی، سایز ۵.۵ در ۲.۱ میلیمتر استانداردترین سایز ولتاژ DC در دنیاست. فرقی نمیکند پروژه شما یک کنترلر ریسه LED ۱۲ ولت باشد، یا یک مودم ۵ ولت و یا یک دستگاه صنعتی ۲۴ ولت؛ فیش اکثر آداپتورهای دیواری و بینراهی بدون کوچکترین لقی یا قطعی درون این جک چفت میشود. ضخامت بخشهای رسانای داخلی به گونهای است که میتواند جریانهای استاندارد (تا حدود ۵ آمپر) را بدون داغ کردن به راحتی از خود عبور دهد.
نقاط قوت و ضعف از نگاه لومیصالح
نقاط قوت:
-
سرعت نصب فوقالعاده بالا به دلیل حذف مهره و استفاده از سیستم خاری (Snap-in).
-
ظاهر بسیار تمیز و یکدست روی پنل خروجی (فاقد برجستگی مهره).
-
کفی عایق پلاستیکی مقاوم در برابر حرارت لحیمکاری.
-
دارای پایه سوئیچ جهت قطع خودکار مسیر باطری هنگام اتصال آداپتور.
-
سازگاری ۱۰۰ درصدی با انواع آداپتورهای ۵، ۱۲ و ۲۴ ولت رایج بازار.
نقاط ضعف:
-
این مدل برای پنلهای خیلی ضخیم (مثل چوبهای ضخیم یا ورقهای فلزی بسیار کلفت) مناسب نیست، زیرا خارها برای پنلهایی با ضخامت استاندارد (حدود ۱ تا ۳ میلیمتر) بهینهسازی شدهاند. برای بدنه پلاستیکی کنترلرها و باکسهای پلکسی کاملاً ایدهآل است.
جمعبندی؛ آیا خرید این جک آداپتور منطقی است؟
اگر به دنبال سرعت در کار، تمیزی ظاهر نهایی پروژه و دوام بالا هستید، خرید جک آداپتور روپنلی خاری ۵.۵x۲.۱ یک سرمایهگذاری هوشمندانه است. این قطعه کوچک با حذف فرآیند خستهکننده سفت کردن مهره، راندمان کاری شما را به شدت بالا میبرد و اتصالی امن و پایدار را برای تجهیزات نورپردازی یا الکترونیکی شما در وبسایت لومیسیل فراهم میکند.
